‌线路调压变压器

1.产品描述：

SVR线路自动调压稳压器是一种通过跟踪线路电压变化，自动调节装置本体变比来保证输出电压稳定的装置。可以在（-10%~+10%），（-5%~+15%）或（0~+20%）的范围内对输入电压进行自动调节，它特别适用于电压波动大的线路或压降大的线路，将这种馈线调压器串联安装在在6kV、10kV、35kV线路的中后部，在一定范围内对线路电压进行调整，保证用户的供电电压，减少线路的线损。此外，SVR馈线自动调压器也适用于主变不具备调压能力的变电站，将这种调压器安装在变电站变压器出线侧，保证出线侧母线电压。在全国农网、城网，油田，煤炭，化工，变电站等领域有广泛的应用。

2.产品特点

(1)、采用自耦式变压器结构，可在士20%的范围内实现有载自动调压；

(2)、具有优良的控制性能和通信功能，实现了遥测、遥信、遥调和遥控“四遥”功能；

(3)、采用了独特的抗干扰措施，保证控制器正常工作；

(4)、控制器设有高、低档位限位保护防止分接开关卡死；

(5)、有载分接开关油箱和自耦式变压器本体油箱隔离；

6)、体积小、容量大、重量轻、损耗低，易于安装；

(7)、具有显著的降耗节能效果；

(8)、性价比高、可靠性高。

1、运行环境

(1)海拔2000米以下；

(2)环境温度：最高气温+40'℃，最低气温：-25C；

(3)户外风速不超过35m/s;

(4) 污秽等级：II级；

(5) 地震水平加速度不大于3m/s2，垂直加速度不大于 1.5m/ s2, 安全系数大于1.67

2、自耦变压器

(1) 额定电压：10kV、6kV、35kV;

(2) 额定容量：500~5000kVA(6kV)、315kVA~12500kVA(10KV)、500~24000kVA (35kV);

(3) 额定频率：50Hz；

(4) 接线方式：三相三线式单绕组星形接线；

(5)分接级数：7档或9档；

(6)冷却方式：油浸自冷；

(7)调压范围：(-10%～+10%)，(-5%～+15%)或(0~+20%)可选。

（如有特殊要求请在订货时说明）

3、 自动控制器技术参数

(1)工作电源:100V~260V交直流，50HZ;

(2)模拟量:2路0~220V的电压量输入，1路0~5A电流量输入;

(3)开关量:最大20路开关量输入，最大6路开关量输出;

(4)测量精度:0.5级;

(5)抗干扰等级:符合IEC61000-4:  1995等级Ⅳ的要求。

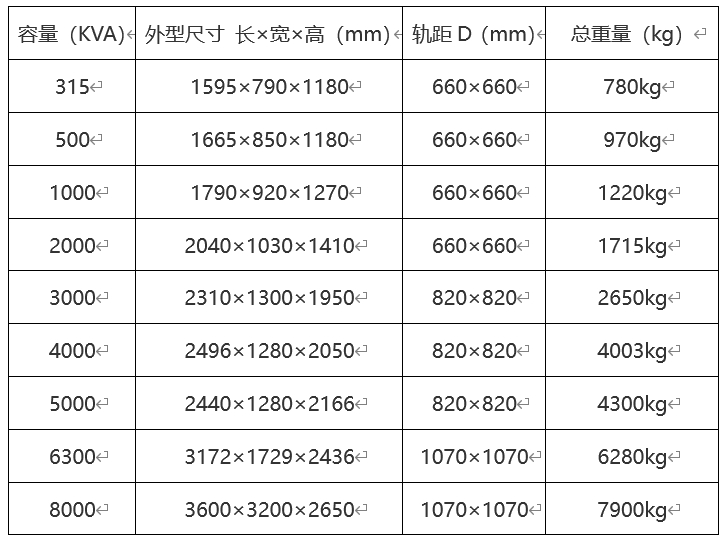

4.外型尺寸和重量(仅供参考，以实际重量为准)
